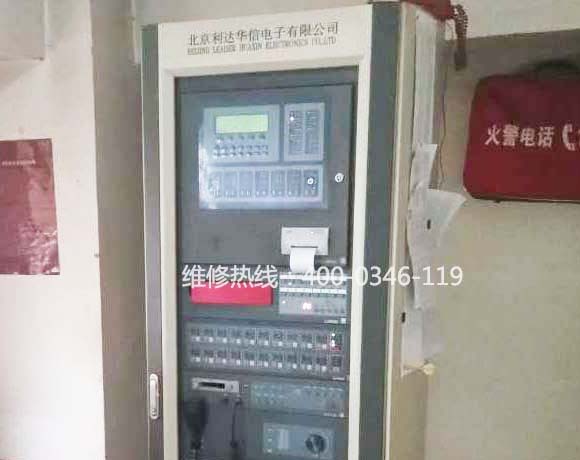

安装完火灾自动报警系统如何进行调试？系统施工结束后由专业技术人员编制调试程序，并按照程序进行调试。火灾自动报警系统调试步骤分为准备工作、开机调试、运行验收三个步骤，以下便是每个步骤的详细信息，一起来了解一下吧！

　　准备工作

　　1、根据系统设计图纸检查系统安装是否符合设计要求。

　　2、检查系统线路，对错线、开路、短路、虚焊等进行处理，确保线路正常。

　　3、检测系统线路对地绝缘电阻和系统接地是否满足《火灾自动报警系统设计规范》（GB50116-2013）的要求，使用专用接地时，接地电阻值不能大于4欧姆，使用联合接地时，接地电阻值不能大于1欧姆。

　　4、分别对报警（联动）控制器、火灾显示盘、广播对讲、火警专用计算机、供电电源等设备逐个进行单机通电并检查，正常后方可进行系统调试。

　　开机调试

　　火灾自动报警系统及联动系统的调试主要包括自动报警系统自身器件的连接、登录、联动关系的编制及输入和模拟火灾信号检查各系统是否按照编制的逻辑关系执行。其过程分为以下几个步骤：

　　1、回路划分

　　将报警系统按照报警主机回路数进行划分区域（回路），并对回路总线作好永久性的明确标志。将施工过程中发生的所有涉及到的有关位置的更改、数量的增减等内容设计变更标注在竣工图上，以便下一步工作时不发生遗漏。

　　2、编地址

　　在图纸上标明探测器和模块的地址号，按图纸对探测器和各种模块（监视、控制模块）进行编码，确保安装的探测器、模块的编码与图纸标明的编号一致。在设定地址号后根据设备情况要求（有的报警控制器能够显示报警点的中文名称）标定器件安装位置的名称，以便报警控制器能显示报警点的名称。

　　3、编程

　　根据探测器和各种模块的编号整理出《工程地址编码表》，并根据《工程地址编码表》和系统消防设备的控制要求进行显示关系、系统信息和联动关系编程。

　　4、接报警总线

　　再次检查和记录线路的绝缘阻抗满足规范要求。用万用表测量所有外部线路之间、外部线路与大地之间没有交流、直流电压（确认外部线路没有干扰电压引入系统），确认系统的负载没有超出系统要求的容量后，可将总线接入控制器（先不接24V电源线、广播线、消防对讲电话线）。对接入控制器掉总线要作好永久的明显标记。

　　注意：严禁将未经检查的线路接入到主机上。

　　5、开机、排除故障

　　先开控制器主电，然后开备电进行通电运行。初次通电运行，系统可能出现故障或火警，可用排除法逐一排除线路故障、设备的开路故障、探测器故障、模块故障等，在外部故障排除完毕后，才能进行后面的工作。

　　6、检查

　　检查模块外部线路断开外接的24V电源线，手动启动外部设备的控制模块，检查24V电源线之间的电阻，保证线间不短路；

　　检查24V电源线的对地绝缘电阻，保证线路对地绝缘电阻满足规范要求。

　　随着启动模块的数量的增加，线间电阻会逐渐减小，有时候需要对模块分批、分层或分设备类型启动，再检查线间电阻，检查完一部分后复位，复完位再检查

下一部分；

　　7、接通

　　接24V电源线、广播线接通24V电源线和消防广播线，将控制器设置为手动状态，逐一启动所有联动设备，保证设备启动符合规范要求，确保设备的位置与图纸一致，对不能启动、不一致的地方要进行修改，直至系统全部正常为止。

　　8、模拟报警试验

　　报警试验对探测器、手报、监视模块等报警点逐一进行模拟报警试验，确保每一点都能正常报警，且其位置与报警平面图一致，对于不报警和误报警的设备要及时处理并重新试验；对位置和设备不正确的地方应进行修改，保证一致性。

　　说明：报警点有烟感、温感、手报、消火栓、水流指示器、信号阀、压力开关等。

　　9、联动试验

　　联动试验将控制器设置为自动状态，对报警点进行模拟火灾报警试验；检查各种直接输出的设备动作是否按照设定的条件进行动作，对不符的地方进行修改直到全部正确；检查受控设备的联动是否符合联动控制要求，对不符的地方进行修改直到全部正确。

　　运行验收

　　对系统进行模拟报警、联动试验完毕后，应对系统通电运行，运行过程中严禁施工以确保系统安全。

　　使系统无故障运行120小时后，填写《工程调试竣工单》准备验收。

　　验收过程中，用户可按附录中的《工程调试竣工单》的记录内容检查工程安装、调试情况，确认满足**规范的要求。
