防火门监控系统怎么布线

文章来自:利达消防设备 发布时间:2017-04-20 13:26

防火门监控系统现场布线应该采用什么样的线,怎么布置线路应该注意哪些呢。本文主要解决这些问题。本文仅供参考,不同品牌型号产品可能有误差,项目具体情况请以厂家为准。

一、防火门监控系统线路选择

1、信号总线

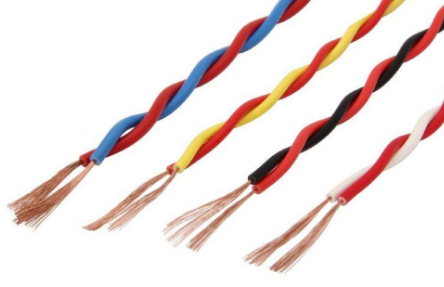

 (1)导线类型:多股铜芯绝缘双绞型双色耐火软导线 NH-RVS-2×1.5mm2

 (2)平面线芯截面积≥1.5mm2;竖井线芯截面积≥2.5mm2

 (3)最远传输距离:1000米(环路电阻要求小于25欧姆)

由于双绞线比平行导线具有更好的信号传输能力和抗干扰性能,为了保障系统的可靠运行,信号总线必须使用双绞线。

2、直流24V电源线

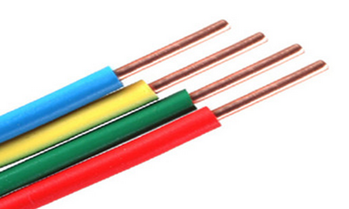

  (1)导线类型:铜芯聚氯乙烯绝缘耐火电线 NH-BV-2×2.5

  (2)平面线芯截面积≥2.5 mm2 ;竖井线芯截面积≥4.0 mm2(具体导线截面积可根据实际情况决定)

  (3)最远传输距离:≤200m

3、RS-485通讯总线 CAN通讯总线(联网)

(1)导线类型:铜芯绝缘护套屏蔽双绞型双色软导线RVSP-2×1.0mm2

(2)线芯截面积≥ 1.0 mm2

(3)最远传输距离:1500米

二、防火门监控系统的布线及注意事项

1、线路必须要穿管敷设,消防电话线与消防广播线应该分别单独穿管(抗干扰),不得与回路信号线、DC24V电源线、通讯线等穿在同一管内或线槽的同一槽孔内,否则会造成防火门监控系统工作不稳定。

2、信号总线、通讯线必须使用双绞线,否则系统易受空间电磁干扰,线路之间易互相串扰,系统不能正常工作!严禁使用多芯平行电缆作为总线、通讯线。

3、总线、DC24V电源线、通讯线应远离强电设备,远离强电线路,应避免与强电线平行走线,实在无法避开时应采用十字交叉法。

4、为便于检查线路,不同电压级别、不同用途的导线应选择不同的色别。

5、在多尘和潮湿的场所,为防止灰尘和水汽进入钢管内引起导电,影响工程质量,钢管的连接处与出线口均应作密封处理。

6、室外布线应进行防水、防潮保护,否则导线可能会因长期潮湿而绝缘下降,造成系统不稳定!应穿钢管敷设,并将钢管可靠接地,以提高系统抗雷击、抗干扰性能;必要时应采用专用设备进行防、避雷保护。

7、在高压、强磁场等恶劣环境下,应选用屏蔽线;在潮湿的环境,应选用护套型双绞线。

8、若使用屏蔽双绞线,屏蔽层必须连续,除在控制器一端外,其它任何地点不允许接地。

9、系统导线敷设完毕,在只安装底座而没有安装其它设备的情况下,可使用500V兆欧表检查各线路对地绝缘电阻,不应小于2M,否则系统工作可能不正常!
