利达火灾自动报警控制系统

利达多线消防广播分配盘

文章来自:利达消防设备 发布时间:2016-11-26 16:16

一、利达GB4524广播分配盘介绍

GB4524多线消防广播分配盘可以实现广播系统与本公司所生产的E/EN系列控制器配套使用,设有自动、手动、强制、通播、复位、背景广播及消防广播等功能,与控制器配套使用时,可实现控制系统发出火警信号后,消防广播系统自动启动,背景广播自动切断。
GB4524多线消防广播分配盘与本公司产品GB4210DG/GB4210DM消防广播录放盘、GB4310HAK/GB4330AAK/GB4350AAK(150W/300W/500W)消防广播功放盘、LD7300消防广播音箱配套使用。



二、
利达GB4524广播分配盘功能

★可提供24路消防广播输出控制。
★可实时检测喇叭线路,开、短路故障时告警。
★与E/EN系列控制器通过CAN总线联接。


三、

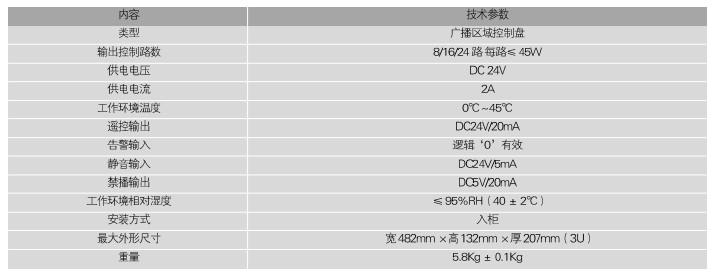

利达GB4524广播分配盘主要技术指标

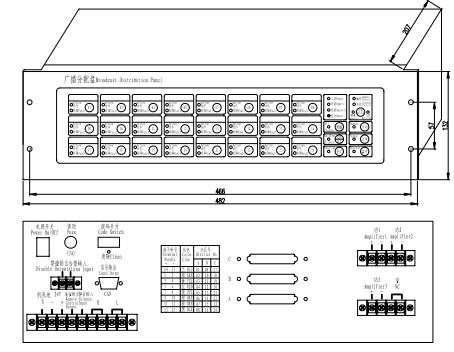

四、GB4524外形与结构尺寸及端子图


五、利达GB4524布线要求

★ 机内端子配线:所有引入线均剥开1cm,挂锡后接入端子,接线端子应有标识。
★机柜内的消防控制线与广播线应分开敷设,以免造成干扰。
★ 广播音频线:宜用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2)或选用截面积不小于1.0mm2的阻燃铜芯电缆(ZR-KVV2×1.0mm2),耐压≥250V。如果距离超过2Km,可选择较粗导线。
★数据线(级联输入/输出):应采用非屏蔽八芯网络双绞线UTP-2*4。
★扩展键盘线:应采用八芯扁平网络线,配线不宜过长(≤50Ccm),以免影响传输质量。
★ 穿管要求:应单独穿入金属管、阻燃硬质塑料管或封闭式线槽中,严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。
★ 接头的处理:所有的连线接头都应焊接,并用绝缘套管密封,防止短路和漏电。
