利达火灾自动报警控制系统

利达J-SA P-M-LD2000E-A手动火灾报警按钮

文章来自:利达消防设备 发布时间:2016-11-26 16:01

一、利达J-SA P-M-LD2000E-A手动火灾报警按钮介绍

J-SAP-M-LD2000E-A手动火灾报警按钮与E/EN系列火灾报警控制器配合使用,采用电子编码,占有一个地址点,发生火灾时,人工确认火灾,按下按钮向控制器发出报警信号。同时,此按钮还配有电话插孔,可方便与消防中心联系,此手动火灾报警按钮经公安部消防产品合格评定中心及--消防电子产品质量监督检验中心按照GB19880-2005《手动火灾报警按钮》、GB/T19001-2000《质量管理体系 要求》检验和审核,符合认证要求,取得消防产品3C认证。

二、
利达J-SA P-M-LD2000E-A手动火灾报警按钮功能

★  二总线、无极性。
★  采用专用嵌入式MCU技术。
★  采用电子编码方式,通过编码器或控制器读/写地址。
★  可以进行手动复位。
★  占用一个地址点,可以同其它总线设备混合编址。
★  备有一组无源常开接点输出。
★  备有消防电话接口,配合电话手柄使用。

三、

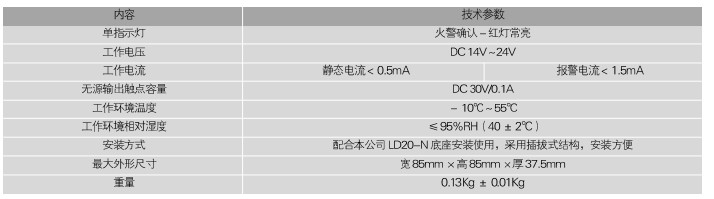

利达J-SA P-M-LD2000E-A手动火灾报警按钮主要技术指标

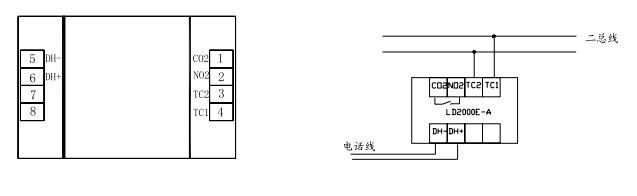

四、利达J-SA P-M-LD2000E-A手动火灾报警按钮端子图与接线图示例




安装步骤:
*固定底座:将导线尽底壳背面穿过圆孔,用合适的自攻螺铡巴底座固定在墙面。
*接线:剪、剥导线后按上图接线图所示将各导线与相应端子正确连接。
*系统接线查验后,将“按钮部分”插到底座里,拼安压使两部分扣紧合缝。
布线要求:
*二总线宜选用截面积不小于1.0平方毫米阻燃双色双绞铜线(ZR一RVS2 x 1.0mm2)或选用截面积不小于1.0平方毫米的阻燃铜芯电缆(ZR-KW2x1.0mm2),耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限,否则应考虑增大导线截面积,或加装总线中继器(不宜采用平行线)。

五、

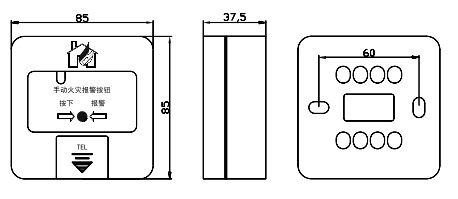

利达J-SA P-M-LD2000E-A手动火灾报警按钮结构与安装尺寸图
